Netzteil für RasPI mit 230V Steckdose, schaltbar

Author: DG3FBJ
Date: 20211226

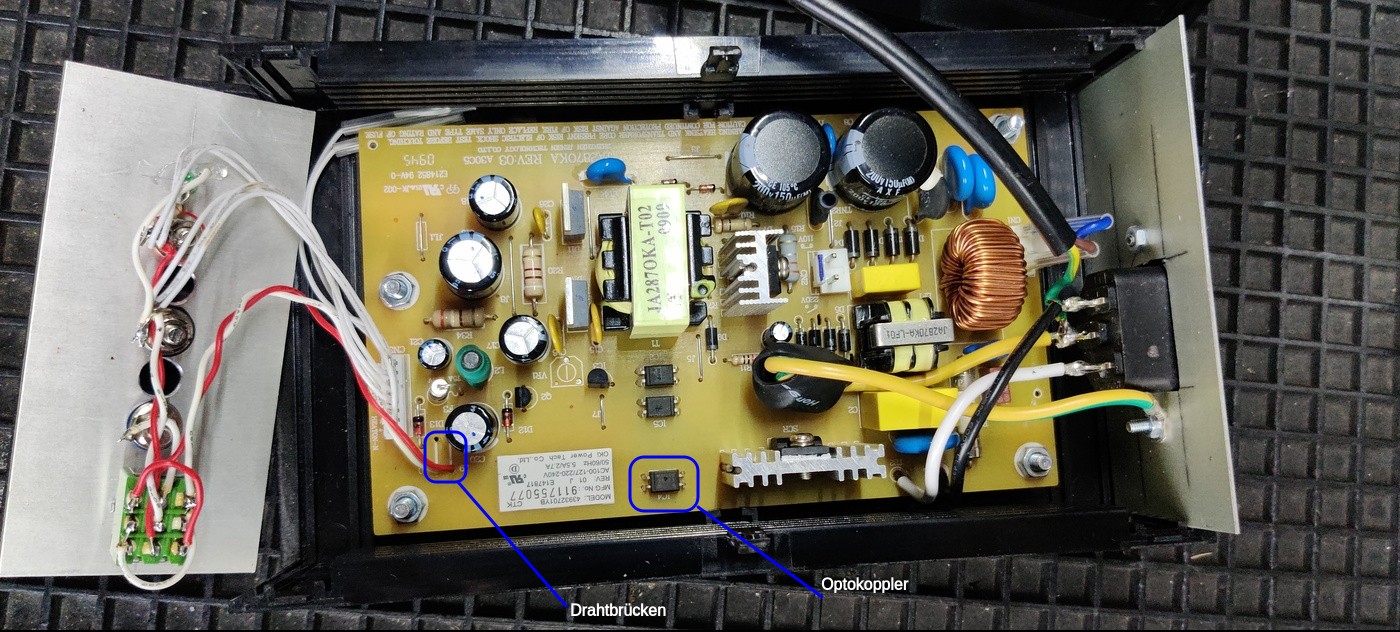

Innenansciht	Frontplatte

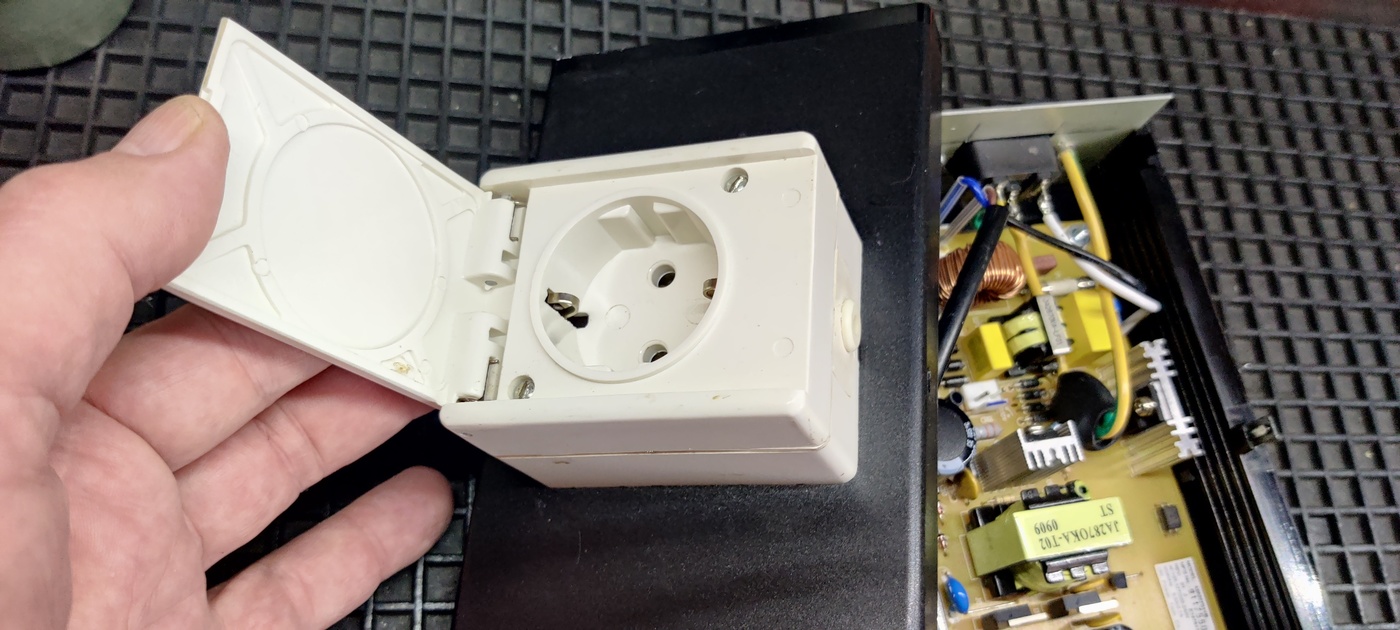

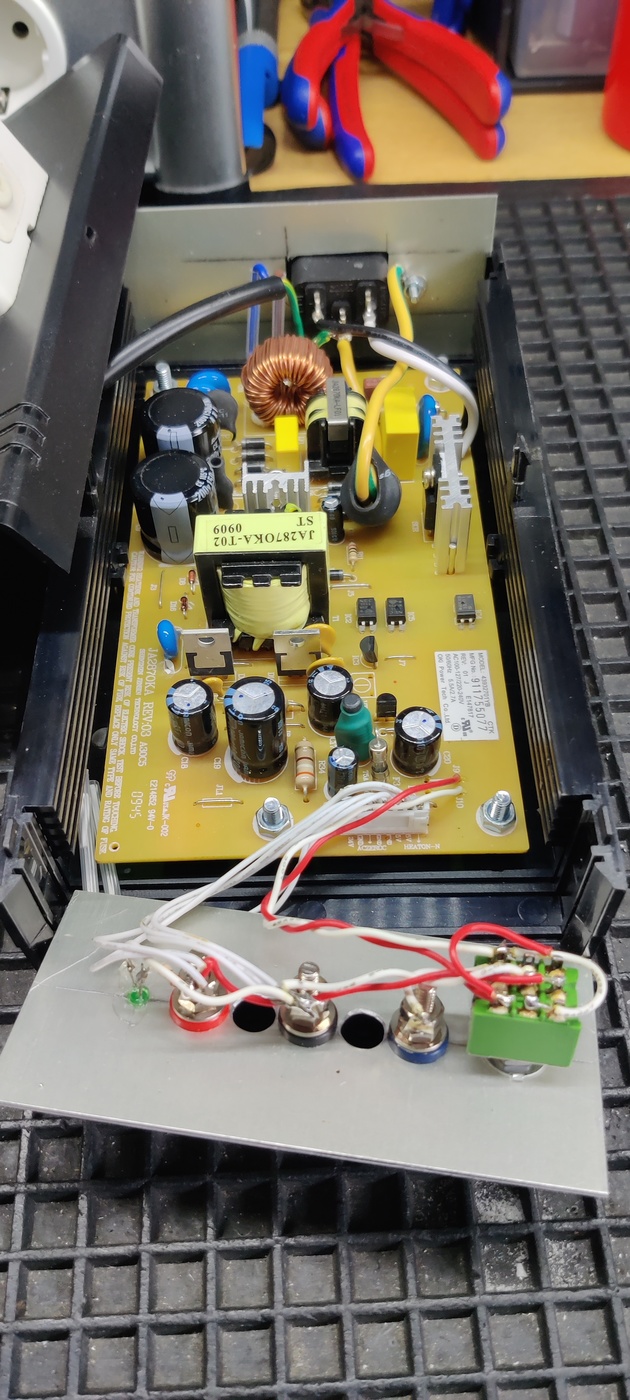

Steckdose	Nochmal von oben

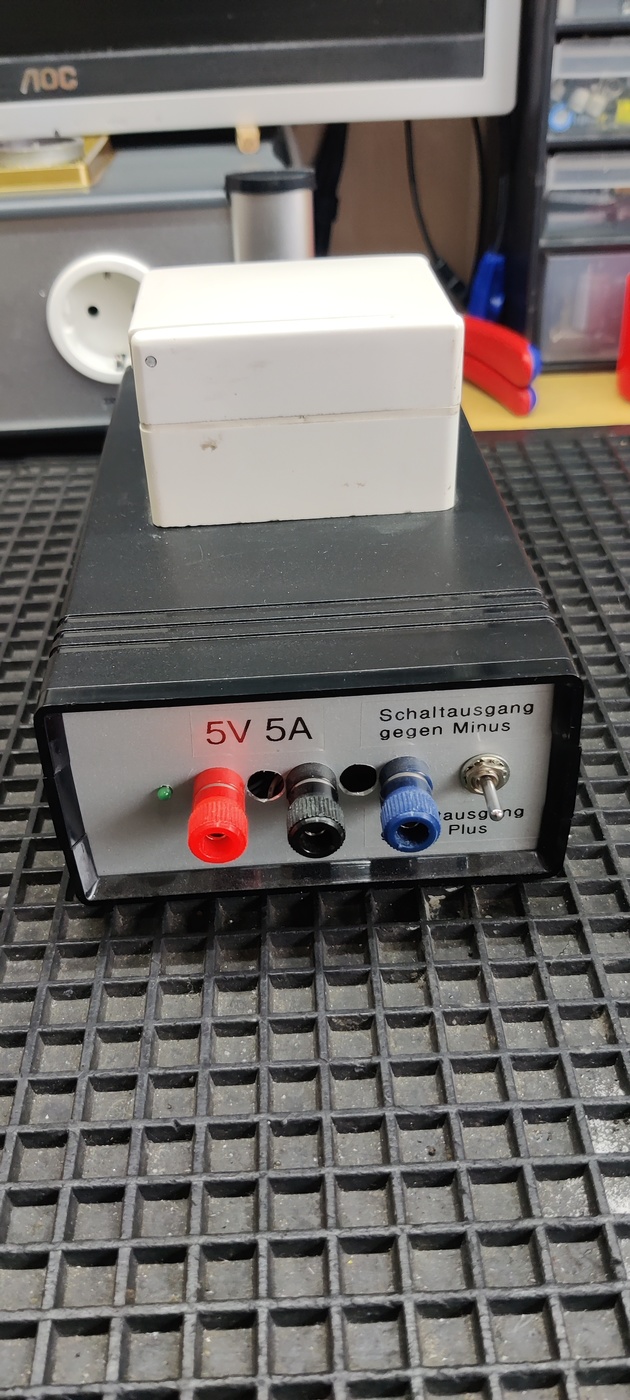

Fertig

Galery created with Kde Image Menu

Das ultimative RasPI Netzteil

ACHTUNG: Hier wird mit Netzspannung gearbeitet. Das ist keine Anleitung für Laien!

Wer einen defekten Laserdrucker hat, bei dem das Netzteil noch funktioniert kann sich leicht ein Netzteil mit schaltbarer 230 V Steckdose bauen. Jeder Laserdrucker benutzt zur Erwärmung der Fixierwalze eine Halogenröhre. Diese wird über das Netzteil geschaltet. Also liegt es nahe ein Laserdrucker-Netztel mit 5 V Ausgang als Netzteil für einen RasPI zu verwenden und den schaltbaren 230 V Ausgang mit dem RasPI zu verbinden. Im konkreten Fall stammt das Netzteil aus einem OKI Drucker. Der 5V Ausgang ist auf Bananenbuchsen geführt und der Schalteingang über einen Umschalter auf den Optokoppler, sodaß er gegen Masse oder Plus geschaltet werden kann. Die 2 Drahtbrücken vor dem Optokoppler wurden entfernt. Auf den Schalter kann man natürlich verzichten, wenn das Schatpotential stimmt oder man das ganze fest verdrahtet.

Das Netzteil versorgt also den PI und einige Zusatzgeräte, und der PI kann über einen GPIO-Port die Steckdose schalten.
